プリント基板設計参考資料

　　　　　　フレキシブル基板　　　　　　

用途

１．小型の電気機器で複数の基板どうしを接続ケーブルとして一体構造にする

２．端面をエッジコネクター構造にして　接続ケーブルとして使う

３．狭ピッチのコネクタを両端に半田付して　接続ケーブル　延長ケーブルとして使う

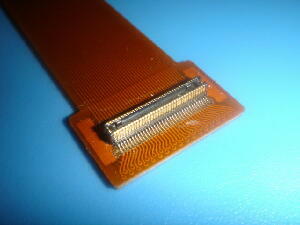

ＳＭＤコネクター使用の接続ケーブル　両端ガラエポで補強

参考

フレキシブル基板の作成はほとんどのメーカーで　基本的に少量生産の工程が

確立されていません

外形加工や　表面のマスクの半田付部の加工は　打ち抜きの型を作る必要があり

イニシャルが　かなり高価になります

当社では　少量の生産ではルーター加工で作成する方法で受注しております

通常の４層基板作成と同程度の価格で提供できます
