完成品バージョン


ケース無しバージョン

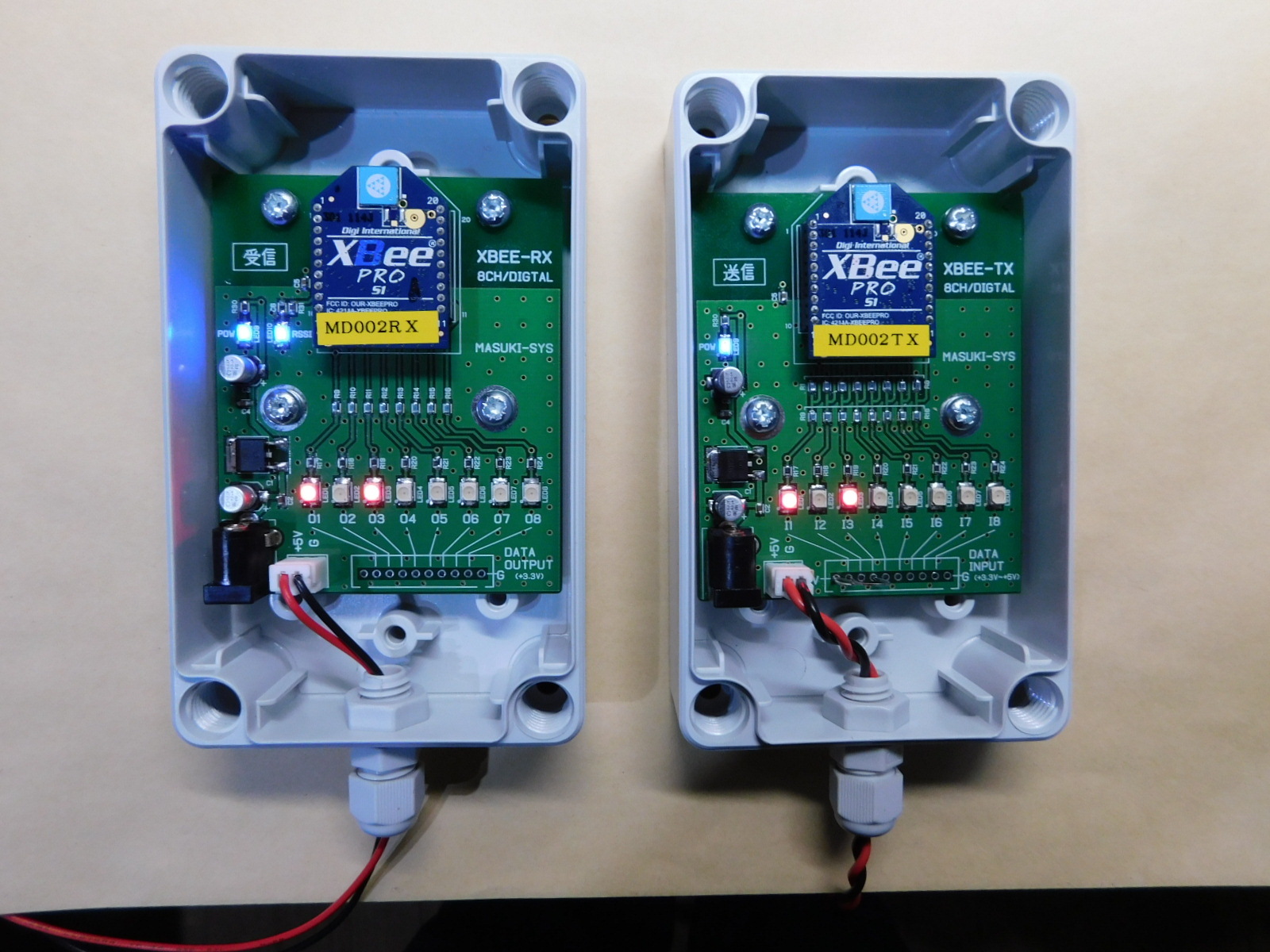

デジタル　８ｃｈ　遠隔伝送

①　Ｘｂｅｅバージョン

スイッチ動作を離れた場所でコントロール出来ます
Ｘｂｅｅ（２．４ＧＨｚ）を使用しています
動作は迅速に　 受信側に再現されます



目視で動作が確認できる様　送受共　各ＣＨの
ＬＥＤモニター を付けております

受信ＬＥＤ　　　正常受信していれば点灯します


到達距離
販売品は　送信　ＰＲＯ　受信　ＳＴＤ　を使用しており
　５０～１００ｍ　　（途中　障害物なしで）


電源は＋５Ｖを加えてください
＋５ＶのＡＣアダブターも使えます

入力信号は　端子に＋５Ｖが出ていますので
ＳＷでの動作はこれを返すだけで動作します

外部からの電圧を加えても構いません
その場合　＋３Ｖ～＋５Ｖを厳守してください
