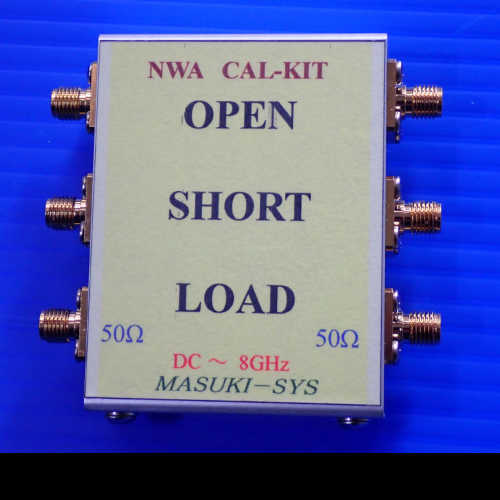

① MSCAL-SMA
仕様
周波数 DC-6GHz
コネクタ SMA-R
インピーダンス 50Ω
精度 ±0.04%以下
( 50Ω ±0.02Ω以下 )
VSWR 1.003以下
( リターンロス 60dB以下 )
ユニット OPEN、SHORT、LOAD
各2
② MSCAL-BNC
仕様
周波数 DC-1.5GHz
コネクタ BNC-R
インピーダンス 50Ω
精度 ±0.08%以下
( 50Ω ±0.04Ω以下 )
VSWR 1.005以下
( リターンロス 40dB以下 )
ユニット OPEN、SHORT、LOAD
各2
③ MSCAL-BNC-75
仕様
周波数 DC-1.5GHz
コネクタ BんC-R
インピーダンス 75Ω
精度 ±0.08%以下
( 50Ω ±0.04Ω以下 )
VSWR 1.005以下
( リターンロス 40dB以下 )
ユニット OPEN、SHORT、LOAD
各2
仕様
周波数 DC-6GHz
コネクタ SMA-R
インピーダンス 50Ω
精度 ±0.04%以下
( 50Ω ±0.02Ω以下 )
VSWR 1.003以下
( リターンロス 60dB以下 )
ユニット OPEN、SHORT、LOAD
各2
② MSCAL-BNC
仕様
周波数 DC-1.5GHz
コネクタ BNC-R
インピーダンス 50Ω
精度 ±0.08%以下
( 50Ω ±0.04Ω以下 )
VSWR 1.005以下
( リターンロス 40dB以下 )
ユニット OPEN、SHORT、LOAD
各2
③ MSCAL-BNC-75
仕様
周波数 DC-1.5GHz
コネクタ BんC-R
インピーダンス 75Ω
精度 ±0.08%以下
( 50Ω ±0.04Ω以下 )
VSWR 1.005以下
( リターンロス 40dB以下 )
ユニット OPEN、SHORT、LOAD
各2
ベクトルネットワークアナライザーの校正は 周波数、帯域、入力電力、測定ケーブル など
条件が 1つでも変わりますと 都度 キャリブレーションが必要となります
特に スミスチャートなどを正しく見るには 正しく校正を行う事が重要です
校正器はコネクタの入力からショート、オープン、終端までの内部距離が非常に重要な意味を持ちます
異なるメーカーやシリーズの違う校正器の組み合わせでは内部距離が異なる場合がほとんどで、正しく校正されません
又、 SMAの付いたケーブルを N型コネクタの校正器に接続するには変換コネクタを使用しますが
SMAの校正器単体との線路長の差は32mm~47mmにもなり 大きくずれて校正されます
本器を使用しますと、その辺りの勘違いや、正しくない校正が全て解消し
正しく校正され、マッチング調整などスミスチャートでの直列、並列
コンデンサ、コイルなどの動きが理論通りになり正しく、素早い設計が
可能となります
