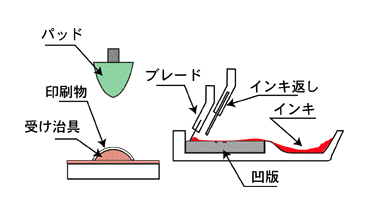

| １．パッド：シリコーンゴム製 |
| いろいろな形が有り、印刷物形状によって選ぶ。 |
| ２．ブレード： |
| カミソリの刃と同じような物 |
| ３．凹版： |
| 焼き入れした鋼材、図柄をエッチングして彫り込む。樹脂の版もある。 |
| ４．インキ： |
| 金属、ガラス、プラスチックスetcの種類によってインキの種類を変える。 |
|
 |
| |
| |

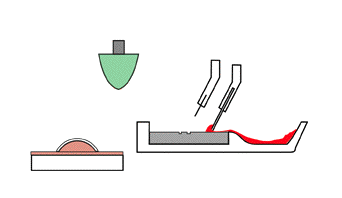

| 動きはこんな感じになります。 |
| 各工程とその役割は下をご覧
ください。 |
| |
| | |
 |
| １ |
| |
| インク皿にあるインキをイン
キ返しで凹版の上にかぶせる。 |
| |
| ６と同時進行です。 |
| |
|
 |
| ２ |
| |
| 凹版上へのインキのかぶせ終了。 |
| |
| ７と同時進行です。 |
| |
|  |

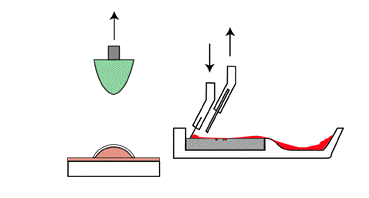

| ３ |
| |
| インキ返しがあがり、ブレード
が下がる。パッドは上昇。 |
| |
| ８と同時進行です。 | | 3,4,5,6の間に印刷物を入れ
替える。 |
|
 |
| ４ |
| |
| 版面の余分なインキをブレー
ドで取り除く。
凹み部分にだけインキが残る。 |
| |
|
|
|
 |
|
|
| ６ |
| |
| パッドを印刷物の上に移動する。 |
| |
| １と同時進行です。 |
| |
|
|
|
|
| ８ |
| |
| パッドが上昇し、印刷完了です。 |
| |
| ３と同時進行です。 |
| ここで一工程終了。
連続して印刷する場合は４に戻る。
※印刷物の出し入れ以外の操作
は、ミニコン制御により自動的に
行われます。 |
|
|
|
