「どな〜る」キットの詳細
Details of The Kit "DONALL"
「どな〜る」は，ボイスレコーダ IC「APR9600」を利用して筆者が自作した装置で，最長 40〜50 秒ほどの音声を録音／再生します。福祉分野で「VOCA（ヴォーカ）」と呼ばれている機器と同等の機能に加え，以下のような特徴があります。（※ は，追加部品が必要な「応用製作」）
- 音量が大きい。（音量は標準では固定。※ 音量調節は応用製作）
- 電源操作が不要で，スイッチを押すだけで音声が出る。
- いくつかの音声を，スイッチを押す度に決められた順番で出す機能がある。
- ※ この装置１つで８つまでのスイッチで音声を使い分けられる。
- ※ IC だけを取り換えられるように製作すると，使う場面に応じて音声を交換することができる。
おお元は「車椅子に乗っている時に，人を呼べるものが欲しい」といったご要望が発端なので，「大きな音量と，いつでも押せば音が出る（電源操作不要）」仕様にしました。その後「『終わりの会』など，セリフの決まっている会などで，声が出せない人にも役割を与えたい」といったご希望と合わせ，複数の音声を決められた順番で出す機能を盛り込みました。
〈開発のご報告〉
のページをご紹介したところ，少なからず反響がありました。「詳細を知りたい」といった声のほか，中には「キット化できればいくつか欲しい」といったものもありました。
このたび，福祉機器業者の「株式会社エスコアール」さんのご厚意により，キット化をお手伝いしていただき，実現することができました。ここではその「キット」の詳細についてご紹介いたします。
◆ 標準機能
「キット」の設計にあたり，「説明どおりに組み立てれば，とりあえず使える機能」として盛り込んだ標準的なものは以下の通り。ただし，配線を変更したり，部品を追加したりすることで，若干機能が変更できます。詳しくは後述。なお，記載したアルファベットの略号は，キットの説明上便宜的なもので，IC 発売元発行のマニュアルなどにあるものとは一致しない場合がありますので，ご留意ください。
- 任意の音声を（合計）40〜50 秒，スイッチ操作で「録音／再生」します。（部品を変更することで 60 秒程度まで延長可能。ただし，音質は落ちます
［→詳細］）
- テープモード（TM: Tape Mode）……逐次再生機能。複数録音した音声を，スイッチをオンにする度に順次再生します。もちろん１音声も可能。「オートリワインド（AW）（後述）」しないテープモードを，特に「シナリオリーダ（SR: Senario Reader）機能」と呼んでいます。［→詳細］
- オートリスタート（AS: Auto-reStart）……自動再始機能。全てを再生すると，１フレーズの「無音」の後に最初のセリフに戻ります。［→詳細］（⇔MS: Manual reStart）
- 中断抑制（AD: Abort Disable）……再生中にスイッチが押されても無視して再生を続けます。［→詳細］（⇔AE: Abort Enable）
- 「アンプ」内蔵で，大きな音が出る（音量調整するには，別途部品が必要）。
- 超低待機電力……電源スイッチが不要。再生スイッチを押せばいつでも直ぐに音が出ます。
- タクトスイッチ（小型の押しボタンスイッチ）とミニジャックを１つずつ付属。使い易いほうで組立て可能。［→詳細］
◆ オプション-1（追加部品なし）
部品を追加することなく，作り方を少し変更することで実現できる機能は以下の通り。ただし ※ 印のついた機能は最低２つのスイッチが必要なため，追加部品なしで実現するには，付属のタクトスイッチとジャックに接続した外部スイッチで使い分ける必要あり。もちろん，別途購入したスイッチでも可能。
- 中断可能（AE: Abort Enable）……再生中にスイッチが入ると，再生を中断する機能。ランダムアクセス（RA）の場合は，再生中ではない他のスイッチが押されると，途中でそちらの再生に移ります。［→詳細］（⇔AD: Abort Disable）
- 手動リスタート※（MS: Manual reStart）……オートリスタートしない。全ての音声の再生が終わると，スイッチを押してもそれ以上音声が出なくなる。リセット・スイッチを押すことによって，最初のセリフに戻る。［→詳細］（⇔AS: Auto-reStart）
- オートリワインド※（AW: Auto-reWind）……「テープモード（TM）」で，同じ音声を繰り返し再生。次の音声を再生する時は「NEXT」スイッチ操作が必要。複数の音声の中から，繰り返したい音声を選択して再生することが可能。［→詳細］
- ２音声ランダムアクセス※（RA2: Random Access 2）……２つの音声を任意に録音／再生することが可能。付属の部品だけで実現する場合は，内部スイッチとジャック接続の外部スイッチで区別。別途スイッチやジャックを付け足して使用することも可。ただし，録音可能時間は，１音声につき半分になります。［→詳細］（次項「オプション-2」，４，８音声ランダムアクセスも参照）
◆ オプション-2（部品追加により実現）
別途部品を購入して追加することで実現できる機能は以下の通り。
- ４，８音声ランダムアクセス（RA4，RA8）……２つ，または８つの音声を任意に録音／再生することが可能。スイッチかジャックを追加。タクトスイッチなら，基板上に８つまで搭載可能。ただし，録音可能時間は，それぞれ１音声につき，４分の１，８分の１になります。［→詳細］
- 音量調節（VR: Variable Resister）。「可変抵抗」という部品を追加することで，音量を調節できるようになります。［→詳細］
- IC ソケットやコネクタを設置して IC を差し替えられるようにすることで，セリフや機能を簡単に変更することが可能になります。
- 「ジャンパ端子」か「切替えスイッチ」を追加することで，上記の機能を切替えて使用できるようになります。
考えられる応用については，〈開発のご報告〉のページの「展望」の章をご覧ください。

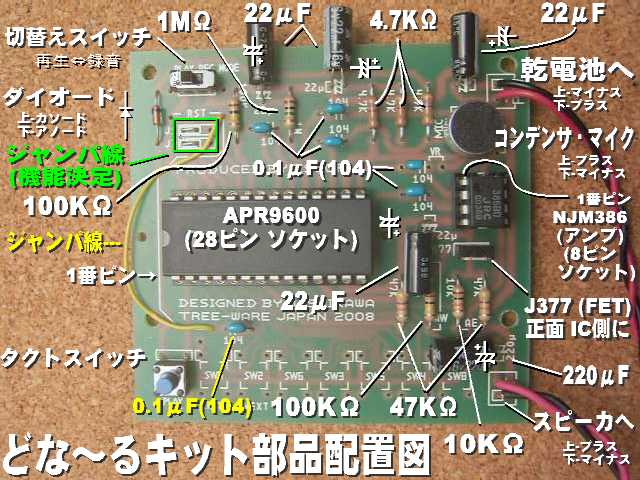

部品配置図
元の画像は 450×450 ドットあります。図を右クリック→［……保存］でディスクに
ダウンロードし，その後に適当な大きさで印刷して組み立ての際の参考にしてください。
|

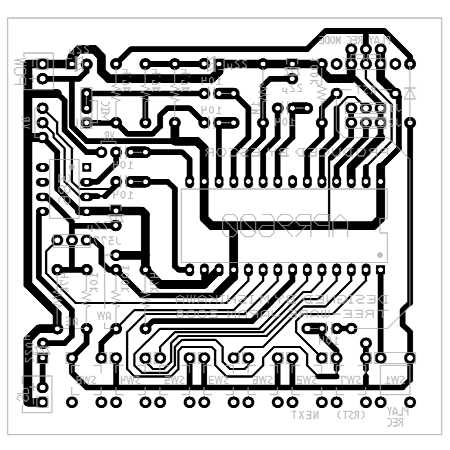

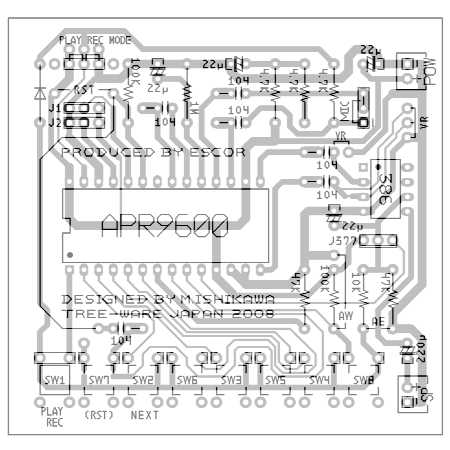

表（部品面）
 |
| 裏（パターン〔ハンダ〕面）
 |
◆ IC／その他半導体類
【ハンダ付け時の注意点】
「半導体」の部品は熱に弱いものが多いので，ハンダ付け時は注意が必要。
IC は，熱による破壊を防ぐため，直接設置せずに「ソケット」をハンダ付けして，完成後に IC を挿し込むことで，危険性を回避できます。
その他，トランジスタやダイオードも，ハンダ付けは素早く行うことが重要。やむを得ず「やり直し」をする時は，少し間をおき，部品の熱が冷めてから行うようにします。
|
IC "APR9600"
形状：28 ピン DIP |
この装置のメインの部品。ラベルを正視した状態で，手前の左端が「１番ピン」。そのピンがタクトスイッチ（SW1）に近い側にくるように設置します。ソケットもそれに合わせて，「切り欠き」が左側にくるように設置します。【ハンダ付け時の注意点】を参照。 |
|
IC "386"
形状：8 ピン DIP |
音を大きくする「アンプ」の部品。これも，ラベルを正視した状態で，手前の左端が「１番ピン」。ラベルを正視した状態から，時計回りに 90°回し，マイクに近い側に１番ピンがくるように設置します。ソケットもそれに合わせて，「切り欠き」がマイク側にくるように設置します。【ハンダ付け時の注意点】を参照。 |
|
FET "J377"
形状：PW-Mold |
音が出ていない時，「アンプ」回路への電源供給を抑制する部品。ラベル面を上，IC 386 側に向けて設置します。電界効果トランジスタ（＝フィールド・エフェクト・トランジスタ，Field Effect Transistor）と言い，正式な型番は「2SJ377」ですが，トランジスタは必ず「2S-」で始まるので，よく省略されます。ラベルを正視した状態で，左から G（Gate＝ゲート），D（Drain＝ドレン），S（Source＝ソース）の３つの端子があります。【ハンダ付け時の注意点】を参照。 |
|
ダイオード
 |
極性があるので設置時は注意。線が入っている「カソード」側を上（切り替えスイッチに近い方向）に向けて設置します。「整流器」とも呼ばれ，アノードからカソード方向にしか電流を通さない。型番は，2076A など，「スイッチング用」と呼ばれるものを使用。「録音」の操作を持続させるための部品なので，「中断可能（AE）モード」で製作する場合は省略可能。【ハンダ付け時の注意点】を参照。 |
|
◆ 抵抗
全て極性はありません。単位は Ω（オーム）。抵抗値は色で示されます。対応は下表のとおり。
| 黒 | 茶 | 赤 | 橙 | 黄 |
緑 | 青 | 紫 | 灰 | 白 |
|---|
| 0 | 1 | 2 | 3 | 4 |
5 | 6 | 7 | 8 | 9 |
|---|
たいていは最後に 金 色がついていて，「誤差」を表します。たとえば写真のものは，黄=4，紫=7，橙=3，金=5% で，47×103＝47000Ω＝47KΩ（誤差 ±5%）を表します。
「プルアップ（Pull-up）」，「プルダウン（Pull-down）」とは，それぞれその抵抗を介して，電源のプラス／マイナス線に接続することを意味します。直接接続した場合の「過電流」を防止したり，あとで電圧調整などが可能になるように，直接接続したくない時に使う抵抗です。
|
1MΩ
茶 黒
緑 金
上部中央 | 隣の 22μF コンデンサと共に，IC APR9600 の AGC（Automatic Gain Controll）機構制御用。IC のマニュアルと値が異なるのは，音質を重視したため。 |
|
100KΩ
茶 黒
黄 金
上部左 | IC APR9600 の CE 端子（23）プルダウン用。 |
|
100KΩ
茶 黒
黄 金
下部右 | IC APR9600 の M8 端子（9）プルアップ用。この抵抗によって「シナリオ・リーダー（SR）」になります。「ランダムアクセス（RA）」で使用する場合は，省略します。また，「オートリワインド（AW）」で使用する場合は，この抵抗を省略し，すぐ上にある穴と，この抵抗の下側の穴を，ジャンパ（導線）で短絡します。［→詳細］ |
|
47KΩ
黄 紫
橙 金
下部内側
（IC に近い側） | 録音の音質と長さを決める抵抗。つまり，サンプリングの周波数を決めているようです。抵抗値を下げると音質は上がりますが，全体の録音可能時間が短くなります。逆に抵抗値を上げると，録音時間は長くなりますが，音質は落ちます。抵抗の代わりに 100KΩ くらいの可変抵抗を設置すると，録音した音声の高低を変化させる「ピッチベンド」のようなことができます。 |
|
47KΩ
黄 紫
橙 金
下部外側
（IC から遠い側） | 次項（10KΩ）参照。 |
|
10KΩ
茶 黒
橙 金
下部外側から
２番目 | 隣の 47KΩ（基板端）と共に省略して，その 47KΩ の下の穴同士を短絡すると，「中断可能（AE）」になります。このモードでは，ダイオードも省略可能です。［→詳細］ |
|
4.7KΩ
黄 紫
赤 金
上部３箇所 | コンデンサ・マイク駆動用。 |
|
◆ コンデンサ
電気を溜める性質のある部品であるため，コンデンサの値は「容量」と呼ばれます。単位は F（ファラッド）。ただし，このままでは大き過ぎるので，一般的には，以下の２つの単位が使われます。
| 1μF（マイクロ・ファラッド） | ＝10-6 | ＝0.000 001F |
| 1pF（ピコ・ファラッド） | ＝10-12 | ＝0.000 000 000 001F
|
ここでは，円筒形の「電解コンデンサ」と，粒状の，極性のないコンデンサを使用します。
＊ 電解コンデンサ
円筒形をしたものは「電解コンデンサ」で，極性があります。リード線の長いほうが陽極（プラス），リード線が短く，本体に線が入っているほうが陰極（マイナス）です。
基板上の記号では，マイナス極のリード線を挿し込む側に，四角い枠が描かれていますので，間違いのないように取りつけてください（右写真参照）。また，電解コンデンサは背が高いので，タクトスイッチを部品面に設置してケースに取り付ける場合は，横に寝かせて設置します。（このページの先頭の部品配置写真参照）
|
220μF
下部右端 | スピーカへの過電流防止用。極性があるので注意。下が陰極。
聞くところによると，カーステレオなどにも同じ機能を持つコンデンサが搭載されていて，その機能が低下することによってスピーカに過電流が流れ，発火する事故が起きることがあるとか。気をつけましょう。
|
|
22μF
上部左
（切替えスイッチ近く）
| 隣の 1MΩ 抵抗と共に，IC APR9600 の AGC（Automatic Gain Controll）機構制御用。IC のマニュアルと値が異なるのは，音質を重視したため。極性があるので注意。外側（上）が陰極。 |
|
22μF
上部中央 | コンデンサマイク動作安定化用。極性があるので注意。左側（切り換えスイッチ側）が陰極。 |
|
22μF
上部右側
（マイク近く）
| 電源バイパス用。雑音が多い時は，このコンデンサの容量を大きくすると緩和されることがあります。極性があるので注意。外側（右側）が陰極。 |
|
22μF
中央右
（IC 386 近く） | 386 電源供給のための FET バイパス用。雑音が多い時は，このコンデンサの容量を大きくすると緩和される可能性がありますが，あまり大きくしないほうがよさそうです。極性があるので注意。上側が陰極。 |
|
＊ （無極性）コンデンサ
小さい「つぶ状」のほうには極性はありません。ここで使用するのは「セラミック・コンデンサ」と呼ばれるものです。容量は全て 0.1μF で，“104”と書かれています。これは，10×104＝100000pF（ピコ・ファラッド）という意味です。
なお，このコンデンサ設置用には穴が３つあり，そのうち２つを使用します。これは，部品のリード線の幅が２種類（5.08mm，2.54mm）あり，そのどちらでも使えるようにするためです。３つのうち，線でつながっている２ヶ所は導通しているので，そのうちの片側と，残りの１ヶ所を使い，必ず描かれた「２本線」をまたぐように設置します。右の写真のどちらかのように設置することになります。
|
0.1μF〔104〕
上部3箇所
IC 横下 |
極性はありません。３つの穴のうち２つを使用（→解説参照）。 |
|
0.1μF〔104〕
IC 横上 |
極性はありません。４つの穴のうち，右端の１つを除く３つのうちの２つを使用（→解説参照）。ただし，「音量調節（VR）」をする場合は，このコンデンサを省略して，４つの穴のうちの右の２つを，リード線などで短絡して使用します。［→詳細］ |
|
0.1μF〔104〕
|
極性はありません。４つの穴のうち，左端の１つは「ジャンパ」で使用し，残りの３つのうちの２つを使用（→解説参照）。ただし，「オートリスタート（AS）」を使用しない（「手動リスタート（MS）」または「ランダムアクセス（RA）」の）場合は，このコンデンサは長いジャンパ線と共に省略します。［→詳細］ |
|
◆ マイク（コンデンサ・マイク）
|
コンデンサマイク
 |
３つの穴のうち２つを使用します。これは，２種類の部品のリード線の幅（5.08mm，2.54mm）に対応するためです。３つのうち上側２ヶ所は導通していて，陽極（プラス極）に相当します。マイクの陽極はそのどちらか片方に差込みます。残りの１つは陰極（マイナス極）を差込みます。陰極側は内側の四角で囲んであります。
部品の極性は，リード線の根元をよく見ると，片方が周囲の金属筒とつながっています。そちらが陰極で，下（IC 386 に近い側）にして設置します。
標準仕様では，マイクはケース内部に来るので，録音はフタを外して行います。
ケース外側から録音できるようにしたい場合は，直接基板に設置せず，コードを接続して別の場所に設置できるようにします。 |
|
◆ ジャンパ
ただ単に導通（短絡）させるだけの箇所のことで，導線や，部品から切り取った「リード線」の針金などを使います。
導通させたい箇所のうち，「基板パターン」では対応できない部分を補助するため，導線で離れた箇所を接続したり，あるいは，機能や設定を変更できるように，あえて「パターン」を導通させずに作り，組み立てる側がジャンパの接続の仕方によって機能を選択できるようにしたい場合などに使われます。
「ジャンパ」と呼ばれる部品も売られています。「ピンヘッダ」と呼ばれる部品と組み合わせ，組立後に，上記「機能変更」を容易にできるようにするために利用します。
◆ スイッチ類
スイッチ類，特に「タクトスイッチ（押しボタン）」は，部品面に設置せず，ハンダ面に設置して，基板をケースに裏返しにネジ止めすることで，ケース外側から操作できるようにすることができます。
また，ランダムアクセス（RA）の４音声や８音声で使う場合は，押しボタンやジャックを追加する必要があります。
◆ スピーカと電池スナップ
電池スナップ |
スピーカ |
これらは，リード線のビニールを少しむいて中の導線を 4〜5mm ほど出し，該当の穴に挿し込んでハンダ付けします。電池スナップは基板右端上部（POW），スピーカは右端下部（SP）です。どちらも
赤がプラス，黒がマイナスです。
◆ 電池ボックス（単３×４本）
特に説明することもないと思いますが，「どな〜る」使用の際は，単３乾電池を４本，極性に気をつけて入れて，スナップに接続して使用してください。
ケースに入れる時は，フタ側に両面テープなどで固定してください。フタが柔らかいので，クッション付きの両面テープが適当と思われます。また，中央に「横１本だけ固定」した方が，はがれにくいと思われます。
◆ ネジ類
- 10mm のネジはスピーカ固定用です。
- 15mm のネジとスペーサは基板固定用です。ネジを，ケースの底面から「ケース→スペーサ→基板→ナット」の順に通して固定します。
ケース底面の加工例は以下の通り。これは，タクトスイッチを裏（ハンダ・パターン）面に設置した場合のものです。タクトスイッチを表面に設置した場合は，組み立てるとケース内部にくるので，右下の 4φ の穴は不要です。また，赤い部分は「応用製作」の例で，標準的な製作では不要です。
なお，「ジャック」の穴は側面に設置します。乾電池やスピーカを設置するのに邪魔にならないような位置を選んで，6.5φ の穴をあけて設置してください。
赤で示した「応用製作」の例では，タクトスイッチを３つ追加して「４音声」で製作した場合と，録再切替えスイッチを裏面に設置する場合の穴の位置を示しています。もし「８音声」で製作する場合は，7.62mm ごとに 4mm の穴を８つあけることになります。
また，録再切替えスイッチを裏面に設置した場合は，マイクも外部から録音できるように工夫する必要があります。マイクは基板に設置せずにリード線を伸ばして接続し，ケースの適当な位置に穴をあけて，そこにマイクを内側から接着する……といった加工をするといいと思います。
ここでは，実現したい機能別に，使い方と加工の仕方を記載します。
◆ 使い方（共通部分）
＊ 準備
- 乾電池を入れ，スナップに接続しておきます。
- 通常「録再切替えスイッチ」は「再生（PLAY，基板外向き）」にしておきます。
＊ 再生方法
基板に設置したタクトスイッチ，あるいは「ジャック」を設置した場合は，そこに接続したスイッチをオンにすると，録音した音声が再生されます。
もし再生中にスイッチがオンになった場合の動作は以下の通り。
| AD（標準仕様） | 無視されます |
|---|
| AE | SR | 再生が中断し，次に押した時は次の音声が再生されます |
|---|
| AW | 再生が中断し，次に押した時は同じ音声が再生されます |
|---|
| RA | 再生中の音声と同じスイッチがオンになった場合は，再生が中断します。別のスイッチがオンになった場合は，「ピッ」と音がしたあとに，そのスイッチに該当する音声が再生されます |
|---|
＊ 録音方法
全体で 40〜50 秒程度録音可能。TM（SR，AW）モードでは，録音音声の合計の時間，RA モードでは，使用する音声の数で等分した時間が，１音声あたりの録音可能時間となります。
なお，標準仕様では，切替スイッチとマイクはケース内部にくるので，録音操作はフタを外して行います。
- 内部の録再切替スイッチを「録音（REC，基板内向き）」側にします。
- タクトスイッチ（押しボタン）（RA では，録音したいスイッチ）を押したままにしている間マイクに入力された音声が録音されます。スイッチがオフになった時点，あるいは録音可能時間いっぱいに録音さた時点で，録音は終了します。
- テープモードでは，続けて再生したい音声分だけ 2. を繰り返します。ランダムアクセスモードでは，録音したい該当スイッチに対して，続けて 2. の操作ができます。
- ひととおり録音が終了したら，切替スイッチを「再生（PLAY，基板外向き）」にします。（通常はこの状態にしておきます）
※ 「雑音」と AGC について
- ※ 「雑音」と AGC について
-
使用した IC APR9600 には，録音に関わる AGC（Automatic Gain Controll）と呼ばれる機構があります。これは，内部の録音レベルを自動的に調整して，録音時の音声の大小差を吸収するものです。具体的には，音が小さい時は内部で大きくし，大きい音は小さく録音するので，どのような声の大きさで録音しても，再生はほぼ同じ大きさになります。そのため，録音する時の声が小さかった場合，普段気にしていない周囲の音まで一緒に内部で大きくされてしまうので，雑音が耳障りになることがあります。録音は大きめの音声でするとマシのようです。
※ 「無音」が録音される現象について
- ※ 「無音」が録音される現象について
-
ケースに組み込んだ「どな〜る」では，時々，録音したつもりが「無音」になってしまうことがあります。これはどうも，上記 AGC の影響ではないかと考えています。録音開始時に「ブツッ」という音がスピーカから出るので，AGC の録音レベルがその音に調整されてしまって，普通の音声の大きさは小さくされてしまうのだと思っています。マイクの近くで大き目の声で録音すると，この現象が出ないことが多いようです。
テープモードの録音時の対策は，次項参照。
◆ テープモード（TM）
シナリオリーダー（SR）とオートリワインド（AW）の機能は，テープモードで動作します。複数の音声を録音することができます。録音可能時間は，合計が 40〜50 秒程度です。
録音時に，「無音」になる現象が頻繁に起こる場合，テープモードで続けて録音すると，たいへん煩わしくなることがあります。その場合は，１音声ごとに「再生」して，確認しながら録音するといいと思われます。
＊ 一連の音声の途中から録音し直す方法
テープモードでは，録音した一連の音声の途中から録音し直すことができます。
- まず，最初の音声に戻します。MS の場合はリセットスイッチを押します。AS の場合は，最後の音声の「次」を再生しようとすると，再生ボタンを押しても「無音（実際は『ピッ』と小さい音が出る）」の状態があり，そこで「最初の音声」に戻っています。
- 最初の音声から録音し直したい場合は，そこから録音し直します。途中から録音し直す場合は，録音し直したい音声のひとつ前の音声まで「再生ボタンを押す（SR）」か，「NEXT ボタンを押す（AW）」かします。
- 録音操作をします。
- 録音し直した以降の音声は無効になるので，もし続きの音声がある場合は，続けて録音し直します。
◆ シナリオリーダー（SR：標準仕様）
テープモード（TM）で，再生スイッチを押す度に，録音した音声が順次再生されます。（⇔オートリワインド（AW））
最後に録音した音声が再生された後にスイッチが押されると「無音（実際は『ピッ』と小さい音が出る）」です。もしオートリスタート仕様だった場合は，その次に再生スイッチが押された時に最初の音声から再生されますが，手動リスタート仕様の場合は何度押しても無音なので，「リセット操作」をする必要があります。
＊ 加工法
| 1. |
 |
機能を決めるジャンパの配線は，左写真の通り，J1，J2 共に中央と左側の穴とをジャンパで接続します（テープモード）。ジャンパ線は「部品」としては含まれていませんので，他の部品のリード線の切れ端などを使います。 |
| 2. |
 |
基板右下の 100KΩ 抵抗を設置。 |
◆ オートリワインド（AW）
テープモード（TM）で，再生スイッチを押す度に，同じ音声が再生されます。NEXT（SW2）スイッチを一旦オンにすると，それ以降に再生スイッチを押した時は次に録音した音声が再生されるようになります。複数の音声から，どれか１つを選んで繰り返し再生したい時などに便利です。（⇔シナリオリーダー（SR））
キットに付属した部品のみでこの機能を使う場合は，SW2 にタクトスイッチを設置し，SW1 にジャックを設置するといいでしょう。
＊ 加工法
| 1. |
|
機能を決めるジャンパの配線は，左写真の通り，J1，J2 共に中央と左側の穴とをジャンパで接続します（テープモード）。ジャンパ線は「部品」としては含まれていませんので，他の部品のリード線の切れ端などを使います。 |
| 2. |
 |
基板右下の 100KΩ 抵抗は省略し，下の穴とひとつ上にあいている穴を短絡します。短絡の線は「部品」としては含まれていませんので，リード線の切れ端などを使います。 |
| 3. |
 |
SW2 にスイッチを設置し，NEXT スイッチとします。 |
◆ オートリスタート（AS：標準機能）
テープモード（TM）（SR または AW）で，最後の録音音声の次に，「無音（EMPTY 信号。実際は『ピッ』と小さい音が出る）」があった後，最初の音声に戻す機能。再生スイッチひとつの操作で，何度でも繰り返して再生できます。
＊ 加工法
◆ 手動リスタート（MS）
テープモード（TM）（SR または AW）で，最後の録音音声の次に，「無音（EMPTY 信号。実際は『ピッ』と小さい音が出る）」があった後，自動的には最初の音声に戻らず，「リセット」操作が必要となる仕様。再生スイッチを何度も押してしまい，必要以上にうるさくなる場合は，この仕様にすると「無音」にすることができます。
＊ 加工法
| 1. |
IC 下の 0.1μF コンデンサと，その横の長いジャンパ線を省略します。
|
| 2. |
 |
基板左上，切替えスイッチ下の“−RST−”と書かれている両端の２つの穴からリード線を引き出し，スイッチを設置して「リセットスイッチ」とします。
|
以下は，付属のタクトスイッチを「リセットスイッチ」として基板上に設置する場合
|
| 3. |
 |
基板パターンで，ちょうど SW7 の裏面に当たる部分に，パターンが細い部分が２箇所あるので，ここを２箇所ともカッターナイフなどで切断します。 |
| 4. |
 |
SW7 の穴の上にある２つの穴（ひとつは，省略した 0.1μF コンデンサの右側の穴。ジャンパの穴ではないので注意）と，上記 2. の“−RST−”の２つの穴を片側ずつリード線で接続します。
|
| 5. |
SW7 にタクトスイッチを設置し，「リセットスイッチ」とします。
|
◆ 中断抑制（AD：標準機能）
再生中に再生スイッチがオンになっても，無視する仕様です。意に反して何度も押してしまうような場合に，再生が中断するのをふせぐことができます。ただ，長い音声を録音した時，止めたくてもその再生が終わるまで待つ必要があります。待っているのが面倒な場合は，電池を一旦抜いた方が早いかもしれません。
＊ 加工法
◆ 中断可能（AE）
再生中に再生スイッチがオンになると中断する仕様です。RA モードで，再生中に別のスイッチがオンになると，「ピッ」と音がした後，そちらの音声の再生に移ります。
＊ 加工法
| 1. |
 |
IC 下の基板右下端の 47KΩ と 10KΩ の２つの抵抗を省略し，それぞれの下側の穴をリード線の切れ端などで短絡します。（基板左上のダイオードも省略できますが，あっても差し支えありません）
|
◆ ランダムアクセス（RA）
音声と同じ数（２／４／８）のスイッチで録音再生を使い分ける仕様です。全体で 40〜50 秒の音声が録音できるので，１音声あたりの録音可能時間は，それぞれ２／４／８等分されます。
＊ 加工法
機能を決めるジャンパの接続の仕方によって，使い分けられる音声の数が決まります。
◆ 音量調節（VR）
音量調節用のボリュームを設置することができます。
＊ 加工法
| 1. |
 |
IC 386 の裏面，３番ピンの近くのパターンが細くなっている部分を１箇所，カッターナイフなどで切断します。直ぐ近くに細いパターンが通っているので，一緒に切ってしまわないように注意。
|
| 2. |
 |
２つの IC の間にある２つの 0.1μF コンデンサのうち，上側
を省略し，右の２つの穴（“┌VR┐”で示された場所）を，リード線の切れ端などで短絡します。
|
| 3. |
 |
 |
基板右端の VR で示した３つの穴に，10KΩ ほどの可変抵抗器を設置します。基板にある中央の穴と，抵抗器の中央の端子を合わせます。写真の例では，右に回した時に音量が大きくなります。
|
